「均一に照射したい」という要求は、レーザーを使う現場でよく出てくる話です。

一方で、「品質が安定しない」「ムラが出る」という現象は把握していても、それがビームの強度分布とどう結びついているかは、改めて整理する機会が少ないテーマです。

この記事では、「なぜ均一にする必要があるのか」を光学の観点から順を追って整理します。方式の選び方や具体的な素子の話は後続の記事に譲り、まずは「均一化（ホモジナイズ）とは何か」という概念の土台をつくることを目的としています。

結論から言えば、均一化が必要になるのは、レーザー光がもともとガウシアン分布を持っており、そのまま照射すると照射面の中心と周辺でエネルギー密度が大きく変わってしまうためです。照射面のどこを、どの程度の均一度で揃えたいのかを数値で定義することが、方式を検討する前の出発点になります。

レーザー光は、そのままでは均一ではない

まず前提として押さえておきたいのは、多くのレーザー光源が出射するビームは、照射面において強度が均一ではないという事実です。

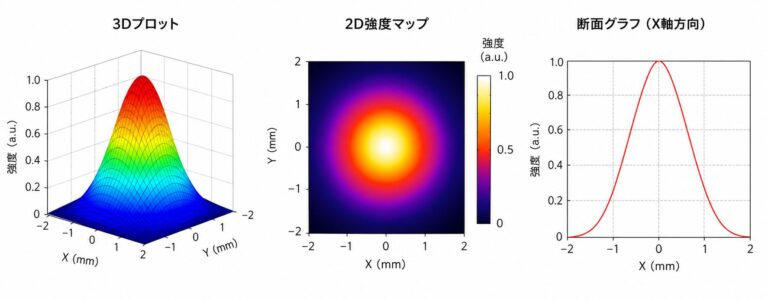

一般的なレーザー光は、ビームの中心付近でエネルギーが最も高く、周辺に向かうにつれて強度が低下する「ガウシアン分布（ガウス分布）」と呼ばれる強度プロファイルを持っています。

これは光源の物理的な特性に由来するもので、レーザー発振の仕組み上、考慮すべき代表的な性質です。

つまり、光学系を何も挟まずにレーザーをそのまま照射面に当てると、中心と周辺でエネルギー密度に大きな差が生じた状態で照射することになります。これが「デフォルトの状態」です。均一照射を実現するためには、この分布を意図的に変える必要があります。

不均一なままだと何が起きるか

ガウシアン分布のビームをそのまま用途に使うと、具体的にどのような問題が起きるのでしょうか。用途別に見てみます。

加工用途の場合

レーザー加工においては、スポット内のエネルギー密度が不均一であると、加工幅のばらつき、溶融状態の変化、エッジ品質の不安定といった問題が生じやすくなります。

特に微細加工や精密切断、半導体加工など、加工精度の要求が高い用途ほど、ビームプロファイルの影響が大きく出ます。

また熱加工（溶接・焼入れ等）の場合、ビームのプロファイルはワーク上の熱分布のパターンそのものに影響します。均一な熱処理を実現するためには、ビームの強度分布を制御する必要があります。

乾燥・熱処理用途の場合

レーザーを乾燥や加熱に使う場合も同様です。ガウシアンビームをそのまま照射すると、ビームの中心部分だけが過剰に加熱され、材料が焦げ付いたり、溶媒の乾燥速度にムラが生じたりします。一度に広い範囲を均一に処理することも困難になります。

バッテリー電極の乾燥や機能性フィルムの熱処理など、面積あたりのエネルギー均一性が製品品質に直結する用途では、この問題は特に深刻です。

露光・検査用途の場合

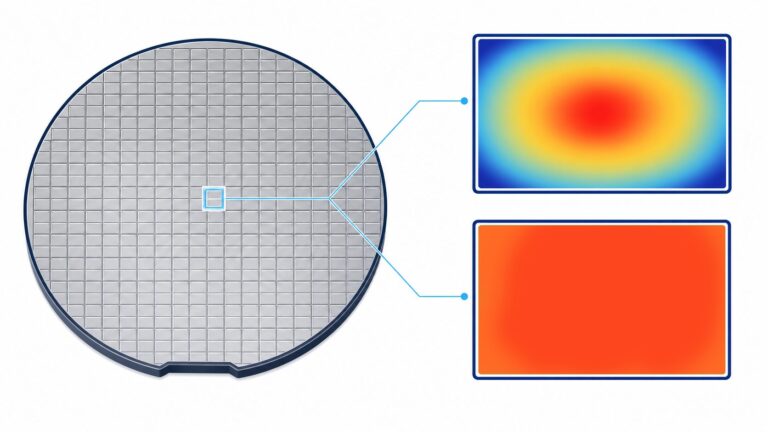

半導体露光や光学検査においては、照射面内の強度ムラが直接、露光精度や検査感度のばらつきにつながります。均一な照射面を前提として設計されたプロセスでは、ビームプロファイルの乱れが歩留まりや再現性に影響します。

「均一」が意味するのは何か——強度分布という概念

強度分布（ビームプロファイル）とは

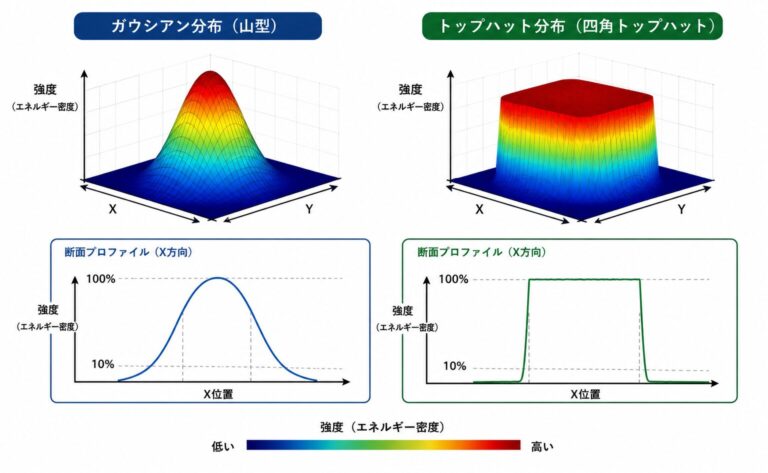

ビームの断面において、各点のエネルギー強度がどのように分布しているかを示したものを「強度分布」または「ビームプロファイル」と呼びます。ガウシアン分布は中心が高く周辺が低い山型の分布です。これに対し、照射エリア全体でエネルギー密度がほぼ一定になる分布を「トップハット（フラットトップ）分布」と呼びます。

「均一に照射したい」とは多くの場合、このガウシアン分布をトップハット分布に近づけたい、という意味を指しています。

均一度の要求は用途によって異なる

「どの程度均一であれば十分か」という均一度の要求水準は、用途によって大きく異なります。

産業用途では一般に照射面内の強度分布の均一性を数値（例：±10%以内）で規定することが多く、この数値が光学系の設計仕様に直結します。

「均一にしたい」という要求を光学設計に落とし込むためには、まずこの均一度を数値で定義することが出発点になります。

ホモジナイズとは何か——方式より先に概念を理解する

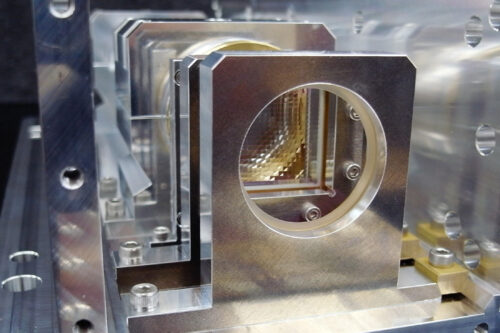

「ホモジナイズ（均一化）」とは、ビームの強度分布を照射面において均一なエネルギー密度に変化させることです。そしてホモジナイザーとは、その均一化を実現するための光学系の総称です。特定の素子や製品の名称ではありません。

フライアイレンズ、ライトパイプ（ロッドインテグレータ）、非球面レンズを用いた方式など、均一化を実現する光学的手段は複数存在します。どの方式が適切かは、使用する光源の種類、ビーム品質、波長、ビームプロファイルの状態、必要な均一度、照射エリアの形状、装置スペースの制約など、さまざまな条件によって変わります。

各方式の特性と選び方については、次の記事で詳しく解説します。

夏目光学では、光源条件と用途要件をもとに、用途に応じた均質化光学系の検討・ご提案を行います。お気軽にお問い合わせください。

本記事のキーポイント

• 多くのレーザー光源はガウシアン分布を持ち、そのままでは照射面内のエネルギー密度が不均一になる。
• 不均一照射は、加工品質のばらつき、乾燥ムラ、露光精度の低下など、用途を問わず品質問題に直結する。
• ホモジナイザーは特定の素子名ではなく均質化光学系の総称。

次のステップ

次のステップとして、以下を言語化できているか確認してみてください。

• 照射面のどの範囲を均一にしたいか（照射エリアのサイズと形状）
• 現状のビームプロファイルは把握しているか（光源の種類・出力・ビーム径）
• 均一度の要求値を数値で言えるか（±何%以内など）
• 均一でないことで今、何が起きているか（現象の言語化）

これらが整理できている状態が、方式の検討や設計相談への入口になります。全てが揃っていなくても構いません。分かっている情報から始めることが重要です。

光学課題のご相談は夏目光学株式会社まで。製品・技術情報はこちらからご覧いただけます。

※本記事の内容は一般的な光学設計の考え方を示したものであり、実際の設計は光源条件・用途要件・装置構成により個別に検討が必要です。
